Comprendre l’organisation électrique en amont du tableau de répartition est indispensable pour tout propriétaire ou rénovateur. Le raccordement situé avant le compteur, désormais géré par Enedis avec le déploiement de Linky, marque la frontière entre le réseau public de distribution et votre installation privée. Cette zone obéit à des normes strictes de sécurité et de propriété qui dictent le choix du matériel et définissent les responsabilités juridiques en cas de dysfonctionnement ou de fraude.
L’architecture du branchement : du réseau public au disjoncteur
Le schéma de branchement avant compteur suit une logique de distribution précise. Le courant arrive du réseau public par un câble, pénètre dans le coffret de comptage, puis ressort vers le disjoncteur de branchement, aussi appelé AGCP. Ce disjoncteur marque la limite de la norme NF C 15-100, qui régit les installations intérieures.
Le rôle du compteur Linky et du coupe-circuit
Dans une installation moderne, le compteur Linky est précédé d’un dispositif de protection nommé coupe-circuit principal individuel (CCPI). Ce boîtier contient des fusibles haute performance destinés à protéger le branchement contre les surintensités majeures. Le compteur mesure la consommation et gère la puissance souscrite, mais il ne sert pas de protection. Le raccordement entre le CCPI et le compteur doit être réalisé par des techniciens habilités, car cette section reste sous la responsabilité exclusive du gestionnaire de réseau.
La liaison entre le compteur et le disjoncteur général
Cette étape concerne le câble qui relie la sortie du compteur au disjoncteur d’abonné situé dans votre logement ou dans la gaine technique. Pour une installation monophasée, on utilise deux conducteurs : la phase (rouge ou noir) et le neutre (bleu). Pour une installation triphasée, le schéma comporte quatre fils : trois phases et un neutre. Il n’y a jamais de fil de terre dans le câble de liaison entre le compteur et le disjoncteur. La mise à la terre de l’habitation s’effectue localement au niveau du tableau de répartition principal.
Choix du câble et sections préconisées
Le choix du câble pour le raccordement avant ou immédiatement après compteur dépend de la puissance de l’abonnement et de la distance entre le compteur et le tableau électrique. Un mauvais dimensionnement provoque des chutes de tension ou un échauffement dangereux des conducteurs.

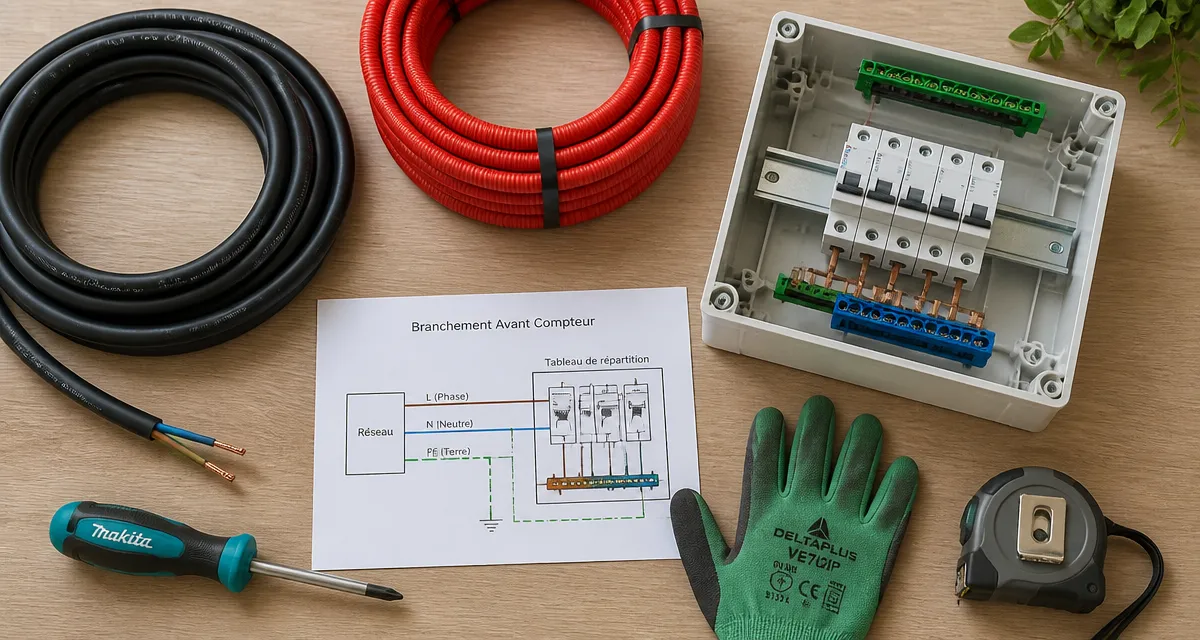

Utilisation du câble RO2V et protection mécanique
Le câble de type RO2V est la référence pour cette liaison. Doté d’une double isolation en PVC, il supporte les contraintes de pose en intérieur comme en extérieur. Lorsqu’il est enterré, ce câble doit obligatoirement être inséré dans une gaine TPC rouge. Cette gaine assure une protection contre l’écrasement et signale la présence d’une ligne électrique lors de travaux de terrassement.
Tableau des sections de câble selon la distance
Voici les sections de cuivre nécessaires pour limiter la chute de tension à 2 %, selon les recommandations pour un abonnement monophasé standard allant jusqu’à 12 kVA (60A) :
| Distance (mètres) | Section de câble (mm²) | Type de conducteur |
|---|---|---|
| Moins de 25 m | 10 mm² | Cuivre (RO2V) |
| De 25 m à 42 m | 16 mm² | Cuivre (RO2V) |
| De 42 m à 66 m | 25 mm² | Cuivre (RO2V) |
| Au-delà de 66 m | 35 mm² ou plus | Cuivre (RO2V) |
Dans un raccordement où le compteur est situé en limite de propriété et le disjoncteur à l’intérieur, la section doit souvent être augmentée pour compenser la longueur. Le passage à l’aluminium (câble AR2V) est une alternative économique pour les très longues distances, mais il nécessite des sections plus importantes et des connecteurs spécifiques.
Réglementation et risques liés au branchement non conforme
Intervenir sur la partie amont du compteur est strictement interdit aux particuliers et aux électriciens non agréés par Enedis. Tout branchement effectué avant le compteur, qu’il soit intentionnel ou issu d’une erreur de câblage, constitue une anomalie grave.
Détection et conséquences d’une dérivation sauvage
Un branchement pirate consiste à repiquer du courant directement sur les bornes d’arrivée du compteur ou sur le câble de branchement. Outre l’illégalité de la pratique, passible d’amendes pour vol d’énergie, le risque majeur est l’incendie. Un circuit branché avant compteur n’est protégé par aucun disjoncteur contre les surcharges. En cas de court-circuit, le courant ne sera coupé qu’après la fusion des fusibles du réseau, ce qui peut générer une chaleur extrême.
Lors d’une rénovation, observez le câblage sortant du coffret de comptage. Si vous apercevez des fils supplémentaires ou des dominos suspects avant le disjoncteur général, la mise en conformité est urgente. L’arrivée massive de bornes de recharge pour véhicules électriques et de pompes à chaleur sollicite davantage ces câbles. Un branchement bricolé ne supportera pas ces charges constantes, risquant de transformer un défaut de câblage en une panne totale du système domestique.
Répartition des responsabilités
Enedis est responsable du câble de branchement, du coffret coupe-circuit et du compteur. Le propriétaire est responsable du câble de liaison, si le compteur est en limite de propriété, et de toute l’installation située après le disjoncteur d’abonné. Le disjoncteur de branchement appartient généralement à Enedis mais sert d’organe de coupure d’urgence pour l’abonné.
Procédure de mise en conformité
Si votre schéma de raccordement ne respecte pas les normes ou si vous souhaitez déplacer votre compteur, suivez une procédure stricte. Ne rompez jamais les scellés posés sur le compteur ou le disjoncteur, car cela déclencherait une suspicion de fraude lors du passage d’un technicien ou via les alertes automatiques de Linky.
Étapes pour régulariser un branchement
Faites appel à un électricien qualifié pour diagnostiquer la section de vos câbles et l’absence de dérivation anormale. Contactez Enedis via leur portail de raccordement pour toute modification concernant le compteur ou le disjoncteur d’abonné. Pour toute nouvelle installation ou modification lourde, l’obtention d’une attestation de conformité visée par le Consuel est obligatoire pour garantir la sécurité des biens et des personnes.
Le schéma de branchement avant compteur doit être d’une simplicité absolue : une ligne directe, protégée mécaniquement, dimensionnée selon la puissance et la distance, sans aucune dérivation intermédiaire. Respecter cette configuration garantit la sécurité de votre installation et la conformité vis-à-vis des assurances.
