Câblage simple allumage : schéma, étapes de montage et normes de sécurité

Le câblage d’un simple allumage est la base de toute installation électrique domestique. Que vous souhaitiez remplacer un interrupteur défectueux ou créer un point lumineux dans une nouvelle pièce, comprendre le cheminement du courant est indispensable pour garantir une installation fonctionnelle et sécurisée. Ce guide détaille les étapes, du schéma électrique aux règles de sécurité.

Qu’est-ce qu’un interrupteur simple allumage ?

L’interrupteur simple allumage est le dispositif le plus basique de votre équipement électrique. Il permet d’ouvrir ou de fermer un circuit pour allumer ou éteindre un point lumineux depuis un emplacement unique. Contrairement au va-et-vient, qui nécessite deux interrupteurs pour une même lampe, le simple allumage se limite à une commande directe.

Le fonctionnement repose sur l’interruption de la phase. Dans un circuit classique, le courant arrive par le fil de phase, passe par l’interrupteur, puis repart vers l’ampoule via le fil de retour lampe. Le neutre est relié directement à la lampe. Cette coupure franche garantit qu’en position « ouvert », aucun courant ne traverse l’ampoule, ce qui assure une sécurité optimale lors du changement de cette dernière.

Schéma de câblage et principes de raccordement

Pour réussir votre branchement, visualisez le trajet des conducteurs. Le respect des couleurs normalisées est votre meilleure garantie contre les erreurs.

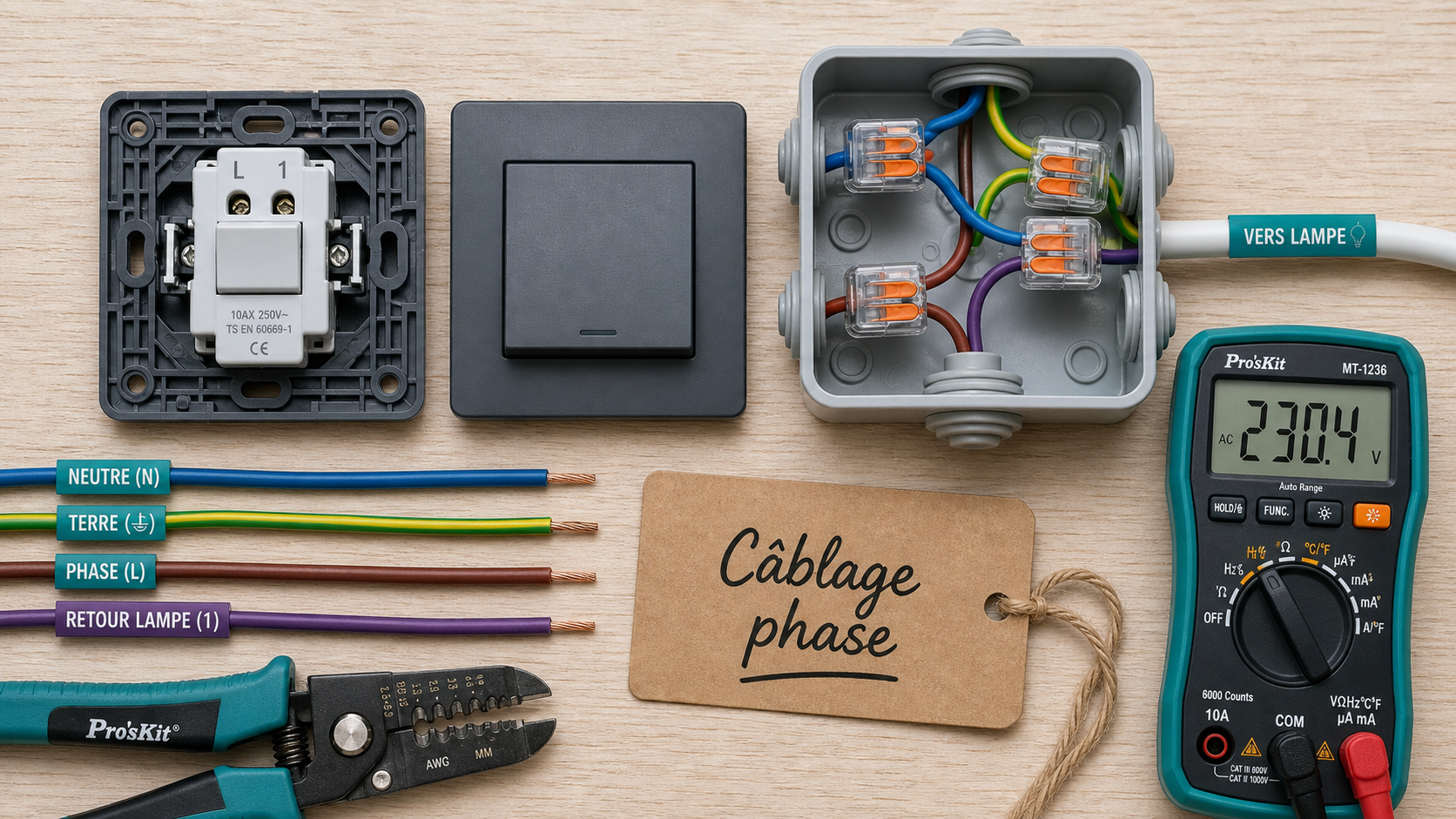

Le fil de Phase (rouge, marron ou noir) arrive du tableau électrique et se branche sur la borne L de l’interrupteur. Le fil de Retour Lampe (souvent violet, orange ou marron) part de la borne de sortie (notée 1 ou par une flèche) pour rejoindre la borne de phase du point lumineux. Le fil de Neutre (bleu) ne passe pas par l’interrupteur et va directement du tableau à la borne neutre de la lampe. Enfin, le fil de Terre (vert et jaune) doit être raccordé à la carcasse métallique du luminaire.

Considérer le circuit électrique comme une matrice de flux aide à mieux appréhender la logique de votre installation. Imaginez le réseau comme une grille de distribution où chaque point de connexion est une intersection stratégique. La continuité de la terre et du neutre est tout aussi cruciale que l’acheminement de la phase. Une erreur dans cette organisation peut rendre votre système inopérant ou créer des points de fragilité invisibles qui compromettent la stabilité de votre réseau domestique.

Étapes pratiques pour installer votre interrupteur

Avant toute intervention, coupez impérativement le courant au niveau du disjoncteur général. Ne vous fiez jamais à la simple position de l’interrupteur.

Préparation du matériel

Munissez-vous d’un tournevis d’électricien isolé, d’une pince à dénuder, d’un testeur de tension et de votre nouvel interrupteur. La section des fils doit respecter les préconisations de la norme, soit 1,5 mm² pour un circuit d’éclairage.

Le raccordement pas à pas

Dénudez les extrémités des fils sur 10 à 12 mm sans entamer le cuivre. Insérez le fil de phase dans la borne L de l’interrupteur. Raccordez le fil de retour lampe dans la borne de sortie (1). Reliez les fils de neutre et de terre directement dans la boîte de dérivation ou au luminaire via des connecteurs de type Wago. Fixez l’interrupteur dans sa boîte d’encastrement, posez la plaque de finition, rétablissez le courant et testez le fonctionnement.

Sécurité et conformité : la norme NF C-15-100

La norme NF C-15-100 encadre les installations électriques en France. Pour un circuit d’éclairage, elle impose l’utilisation de fils de section 1,5 mm² protégés par un disjoncteur de 16 A maximum. Le respect de ces seuils prévient les risques d’échauffement des câbles et les départs d’incendie.

Ne surchargez jamais un circuit. Si vous multipliez les points lumineux sur une même ligne, assurez-vous que la puissance totale cumulée reste cohérente. En cas de doute sur l’état de votre installation, faites appel à un électricien qualifié. Une installation conforme est une exigence pour la validité de votre assurance habitation en cas de sinistre.

Choisir le bon équipement : simple allumage, va-et-vient ou voyant ?

Il est fréquent de confondre les types d’appareillages. Le simple allumage convient aux petites pièces, placards ou WC. Le va-et-vient est destiné aux couloirs, escaliers et grandes pièces nécessitant deux commandes. L’interrupteur à voyant témoin est utile pour les caves, garages ou zones extérieures, car il indique si la lumière est allumée.

L’interrupteur à voyant témoin est une évolution du simple allumage. Il intègre une petite diode qui s’active lorsque la lampe est sous tension. C’est la solution idéale pour éviter d’oublier d’éteindre une lumière dans une zone de passage peu fréquente. Techniquement, ce montage nécessite souvent une connexion supplémentaire pour le neutre au niveau de l’interrupteur, un détail à vérifier lors de l’achat de votre matériel.
