CTA chauffage : 3 étapes pour confort et économies

La Centrale de Traitement d’Air (CTA) est le cœur des installations de génie climatique dans le secteur tertiaire et industriel. Bien plus qu’un simple ventilateur, elle transforme l’air extérieur ou recyclé pour répondre à des critères précis de température, d’humidité et de pureté. Dans une configuration dédiée au chauffage, la CTA orchestre un flux thermique constant tout en garantissant un renouvellement sanitaire indispensable à la santé des occupants et à la pérennité du bâtiment.

Table des matières

Comment fonctionne une CTA dédiée au chauffage ?

Pour comprendre l’intérêt d’une CTA dans un système de chauffage, visualisez l’appareil comme une succession de modules spécialisés. Contrairement à un radiateur qui chauffe par convection locale, la CTA traite de gros volumes d’air avant de les distribuer via un réseau de gaines.

Testez vos connaissances sur la CTA

Le parcours de l’air : de la filtration à l’insufflation

Le cycle commence par l’aspiration de l’air, qu’il soit neuf ou recyclé. La première étape est la filtration. Des pré-filtres capturent les poussières, suivis de filtres plus fins (type F7 ou F9) qui retiennent les pollens et particules. Une fois purifié, l’air traverse la batterie chaude.

Cette batterie est un échangeur thermique, alimenté par de l’eau chaude issue d’une chaudière ou d’une pompe à chaleur, ou par des résistances électriques. L’air se réchauffe au contact des ailettes avant d’être propulsé par un motoventilateur vers les bouches d’insufflation.

La régulation : le cerveau du système

Une CTA de chauffage intègre des sondes de température et d’hygrométrie reliées à un automate de régulation. Ce dernier ajuste le débit d’eau chaude dans la batterie ou la vitesse du ventilateur pour maintenir une température de consigne stable, évitant ainsi les pics de consommation et les courants d’air désagréables.

Les différents types de centrales : faire le bon choix technique

Le choix d’une centrale dépend de la configuration du bâtiment et des objectifs d’efficacité énergétique. On distingue deux familles technologiques.

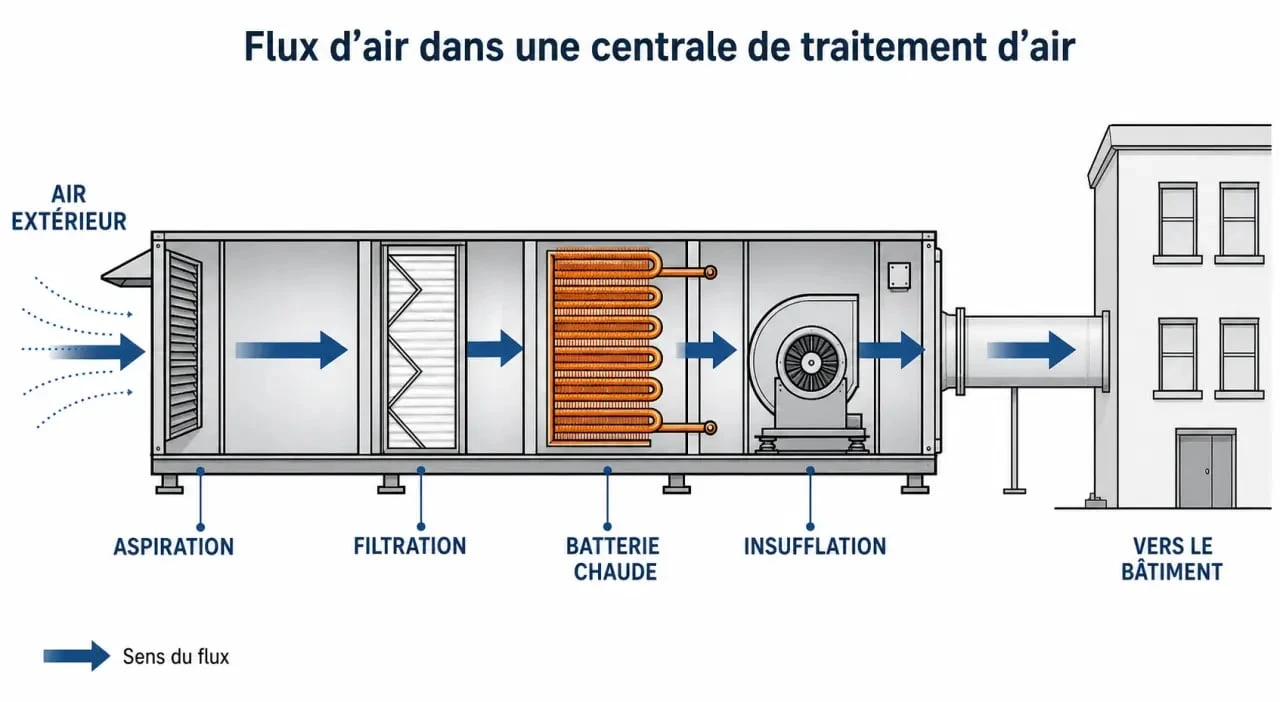

Schéma de fonctionnement d’une centrale de traitement d’air (CTA) pour le chauffage

La CTA simple flux : la solution directe

La CTA simple flux amène de l’air neuf traité dans les locaux. L’extraction de l’air vicié est assurée par un système indépendant ou par des grilles de décompression. Si elle est moins coûteuse à l’installation, elle rejette à l’extérieur un air qui a été chauffé, sans récupération de calories.

La CTA double flux avec récupération d’énergie

C’est le standard pour les bâtiments performants. La CTA double flux intègre deux circuits : un pour l’insufflation et un pour l’extraction. Au centre se trouve un échangeur thermique (à plaques ou rotatif). L’air vicié chaud croise l’air neuf froid sans se mélanger. Les calories sont transférées de l’un à l’autre, permettant de préchauffer l’air entrant gratuitement.

Une maintenance rigoureuse permet de conserver la performance des composants. Un métal bien entretenu garantit une étanchéité parfaite des caissons, évitant les fuites d’air qui ruineraient le rendement de l’échangeur thermique. Cette attention aux détails assure qu’après dix ans, la machine délivre toujours la même précision climatique.

Composants clés et options de personnalisation

Une CTA est un équipement modulaire. Selon les besoins spécifiques, comme dans les laboratoires ou les bureaux, on peut ajouter des sections supplémentaires pour affiner le traitement de l’air.

Composant	Fonction principale	Impact sur le chauffage
Filtres (G4 à H13)	Épuration de l’air	Protège la batterie chaude de l’encrassement
Batterie chaude	Échange thermique	Élève la température de l’air soufflé
Échangeur rotatif	Récupération d’énergie	Récupère jusqu’à 85% de la chaleur de l’air extrait
Humidificateur	Contrôle de l’humidité	Évite l’air trop sec lié au chauffage intensif

Le rôle du caisson de mélange

Le caisson de mélange permet de mixer l’air neuf et l’air repris. En période de grand froid, augmenter la part d’air repris permet d’atteindre la température de consigne plus rapidement avec une dépense énergétique limitée, tout en respectant les seuils de CO2 grâce à un apport d’air neuf contrôlé.

Pourquoi intégrer une CTA à votre système de chauffage ?

L’installation d’une CTA représente un investissement initial supérieur à un système décentralisé, mais les bénéfices à long terme sont réels sur le confort et les charges d’exploitation.

Une qualité d’air intérieur (QAI) maîtrisée

Le chauffage classique brasse les poussières et assèche l’air. Avec une CTA, l’air est filtré en continu. Dans les environnements sensibles, des filtres HEPA arrêtent les virus et bactéries. Le contrôle de l’hygrométrie couplé au chauffage assure un confort respiratoire optimal.

Économies d’énergie et conformité réglementaire

Grâce à la récupération de chaleur, une CTA double flux réduit la puissance nécessaire à la production de chaleur. La chaleur récupérée couvre souvent les besoins de base, la batterie chaude ne servant que d’appoint. C’est un levier pour respecter les réglementations thermiques et réduire l’empreinte carbone du bâtiment.

Modularité et maintenance centralisée

Centraliser le traitement de l’air facilite la maintenance. Au lieu d’intervenir sur des dizaines de ventilo-convecteurs, les techniciens opèrent sur une seule machine située en toiture ou en local technique. Cela limite les nuisances pour les usagers et permet un suivi rigoureux de l’état des filtres et des moteurs, garantissant une performance constante du système sur toute sa durée de vie.
