Pompe à chaleur : fonctionnement et types d'installations

La pompe à chaleur (PAC) est devenue une solution centrale pour le chauffage domestique. Pourtant, son fonctionnement interne reste souvent méconnu. Loin d’être une simple chaudière électrique, elle repose sur un principe thermodynamique efficace : au lieu de produire de la chaleur par combustion, elle déplace les calories présentes dans l’environnement extérieur vers l’intérieur de votre logement. Cette capacité à extraire une énergie gratuite en fait l’une des solutions les plus performantes du marché actuel.

Table des matières

Le mécanisme interne : le voyage du fluide frigorigène

Pour chauffer une maison même par temps froid, la pompe à chaleur utilise un fluide frigorigène. Ce composé chimique change d’état, passant du liquide au gaz à basse température. Ce fluide circule dans un circuit fermé composé de quatre organes principaux pour transporter l’énergie thermique.

L’évaporateur : capter l’énergie gratuite

La première étape se déroule dans l’évaporateur. Le fluide frigorigène, alors à l’état liquide et à très basse température, circule dans un échangeur en contact avec l’air, le sol ou l’eau. Même en hiver, ces éléments contiennent des calories. Au contact de cette source extérieure, le fluide absorbe l’énergie, bout et se transforme en gaz.

Le compresseur : la montée en température

Sous forme gazeuse, le fluide est aspiré par le compresseur. Alimenté par une faible quantité d’électricité, cet organe comprime le gaz. La physique impose une montée en température immédiate lors de cette compression. Le gaz, initialement tiède, devient brûlant sous l’effet de la pression.

Le condenseur : la diffusion de la chaleur

Le gaz chaud circule ensuite dans le condenseur. Il y transmet ses calories au système de chauffage de la maison, qu’il s’agisse de radiateurs, d’un plancher chauffant ou d’un ventilo-convecteur. En libérant cette énergie, le fluide refroidit et redevient liquide. C’est à cette étape que la chaleur est réellement délivrée dans votre intérieur.

Le détendeur : le retour au point de départ

Dernière étape du cycle : le détendeur. Le fluide, redevenu liquide mais encore sous pression, traverse une valve qui provoque une chute brutale de sa pression. Cette décompression entraîne une baisse radicale de sa température. Le liquide, désormais très froid, est prêt à retourner vers l’évaporateur pour entamer un nouveau cycle de collecte.

Aérothermie, géothermie ou hydrothermie : quelle source choisir ?

Si le principe thermodynamique reste identique, la source de captage des calories varie selon la technologie installée. Le choix de la source influence directement le rendement global et le coût initial de votre projet.

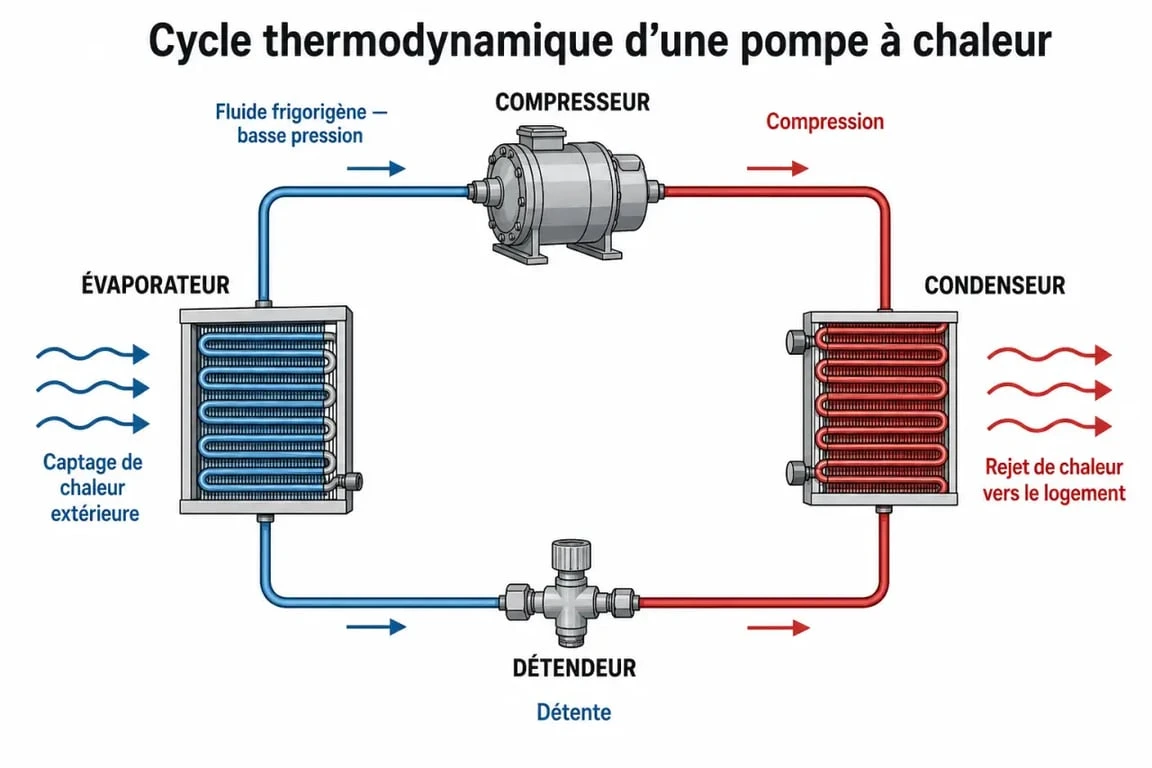

Schéma explicatif du fonctionnement d’une pompe à chaleur : cycle du fluide frigorigène

Le fonctionnement d’une pompe à chaleur suit un rythme cyclique continu. Le fluide frigorigène déverse ses calories dans vos émetteurs de chauffage avant de repartir vers l’unité extérieure pour se recharger. Cette alternance de flux thermique se maintient tant que le thermostat sollicite le système. La PAC ne consomme pas l’énergie au sens traditionnel, elle la transporte, gérant l’équilibre thermique de votre foyer avec une grande régularité.

La pompe à chaleur air-eau et air-air (Aérothermie)

Ce modèle est le plus répandu en raison de sa facilité d’installation. L’unité extérieure capte les calories présentes dans l’air ambiant. Dans une version air-eau, la chaleur est transmise à un circuit d’eau chaude pour le chauffage central. Dans une version air-air, elle est diffusée directement par des ventilo-convecteurs. Bien que performantes, ces PAC voient leur rendement diminuer lors des grands froids, car l’air extérieur contient alors moins de calories exploitables.

La pompe à chaleur sol-eau (Géothermie)

Cette solution nécessite l’enfouissement de capteurs dans le jardin, soit horizontalement, soit verticalement via des forages. Le sol conserve une température stable d’environ 10 à 12°C tout au long de l’année. Cela garantit un rendement constant, même au cœur de l’hiver. Ce système est robuste, mais il demande un terrain adapté et un investissement initial plus important.

La pompe à chaleur eau-eau (Hydrothermie)

La PAC hydrothermique puise la chaleur dans les nappes phréatiques ou les cours d’eau proches. L’eau souterraine constitue une source d’énergie exceptionnelle grâce à sa température stable et élevée. C’est le système le plus performant du marché, offrant un COP très élevé, mais il exige des autorisations administratives et la présence d’une ressource en eau suffisante sur votre parcelle.

Le COP : l’indicateur clé pour mesurer l’efficacité

Le Coefficient de Performance (COP) permet de mesurer l’efficacité énergétique d’une pompe à chaleur. Il représente le rapport entre la quantité de chaleur produite et l’électricité consommée par le compresseur.

Par exemple, une PAC avec un COP de 4 produit 4 kWh de chaleur pour seulement 1 kWh d’électricité facturé. Les 3 kWh restants sont extraits gratuitement de l’environnement. Voici les performances moyennes constatées selon les technologies :

Type de PAC	Source d’énergie	COP moyen	Stabilité du rendement
Air-Air / Air-Eau	Air extérieur	3 à 4	Variable
Sol-Eau	Terre	4 à 5	Élevée
Eau-Eau	Nappe phréatique	5 et plus	Optimale

Le COP est mesuré en laboratoire dans des conditions standardisées. Pour une vision plus réaliste sur une saison complète, les installateurs utilisent le SCOP (COP saisonnier), qui intègre les variations de température extérieure sur toute l’année.

Avantages et limites : ce qu’il faut savoir avant l’installation

Passer à la pompe à chaleur modifie la gestion énergétique de votre habitat. Ce choix apporte des bénéfices concrets tout en imposant des contraintes techniques, notamment en matière de intégration extérieure à anticiper.

Une réduction de l’empreinte carbone

Contrairement aux chaudières au fioul ou au gaz, la PAC n’émet pas de fumées de combustion. En utilisant une énergie renouvelable, elle divise par 3 ou 4 les émissions de CO2 liées au chauffage. C’est un argument majeur pour les propriétaires souhaitant améliorer leur bilan environnemental et anticiper les réglementations thermiques.

Le dimensionnement et l’isolation

L’efficacité d’une pompe à chaleur dépend de l’isolation du logement. Comme la PAC travaille avec une eau de chauffage à température plus basse que les chaudières anciennes, elle est plus performante dans un logement bien isolé. Si votre maison présente des déperditions thermiques importantes, la PAC devra surconsommer de l’électricité, annulant ainsi l’intérêt économique. Un audit énergétique préalable est donc recommandé.

Le confort d’été : la réversibilité

Certains modèles sont réversibles. En inversant le cycle du fluide frigorigène, la pompe à chaleur peut extraire la chaleur de l’intérieur pour la rejeter à l’extérieur. Elle fonctionne alors comme un climatiseur, permettant de rafraîchir les pièces durant les fortes chaleurs tout en restant plus sobre qu’une climatisation classique.

L’entretien : garantir la longévité du système

Pour maintenir un rendement optimal pendant 15 à 20 ans, un entretien régulier est nécessaire. Pour les systèmes contenant une quantité importante de fluide frigorigène, une visite annuelle par un technicien qualifié est imposée par la loi. Ce contrôle permet de vérifier l’étanchéité du circuit, de nettoyer les échangeurs et de s’assurer du bon fonctionnement du compresseur.

Au quotidien, veillez à ce que l’unité extérieure ne soit pas obstruée par des feuilles ou de la neige. Un flux d’air entravé force le moteur à travailler davantage, ce qui réduit le COP et augmente votre consommation électrique.
