Diamètre des gaines électriques : la règle du tiers, les bons diamètres et les erreurs à éviter

Choisir le bon diamètre de gaine électrique ne revient pas à faire tenir les fils tant bien que mal. Il faut garder une marge de tirage, préserver l’isolant et prévoir les éventuelles modifications. Le bon choix dépend du nombre de conducteurs, de leur section et du type de pose.

En installation domestique, la norme NF C 15-100 sert de référence pour organiser les circuits et protéger les conducteurs. Le repère le plus utile reste simple : les fils ou câbles doivent occuper au maximum un tiers de la section intérieure de la gaine. Cette marge facilite la pose et limite les difficultés au moment du tirage.

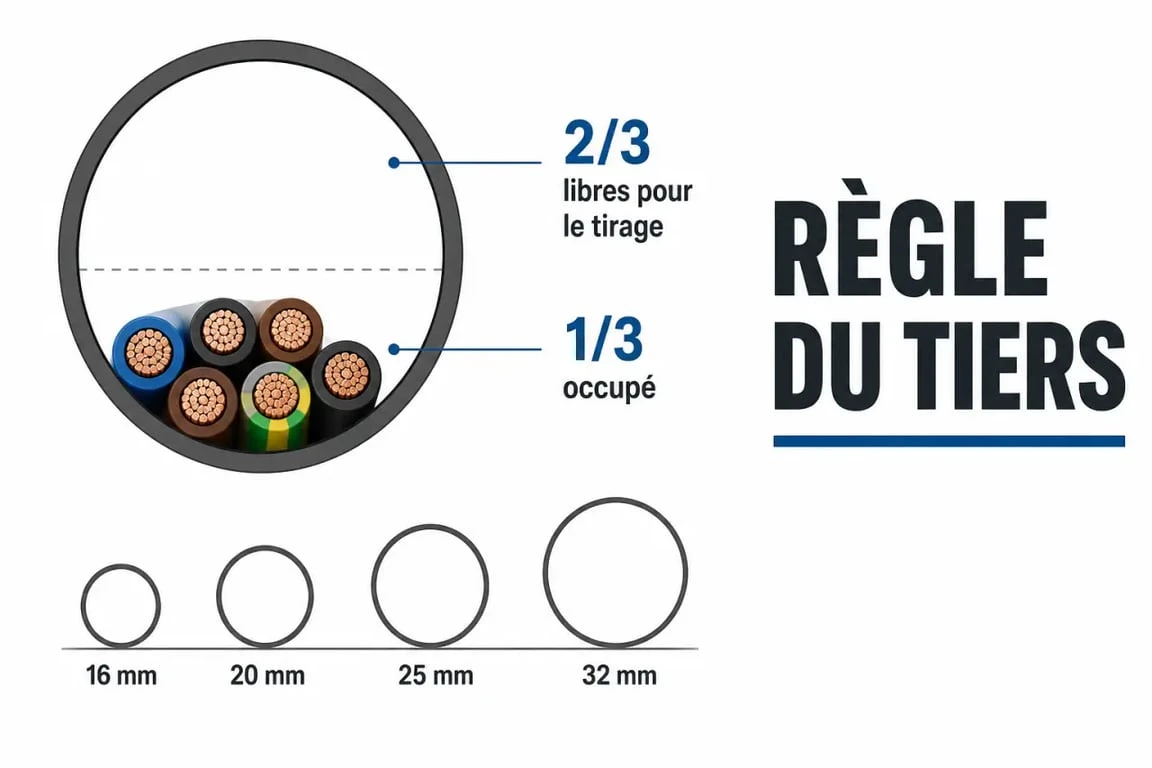

La règle du tiers : le réflexe à avoir avant de choisir un diamètre

La règle du tiers signifie que la somme des sections occupées par les conducteurs ne doit pas dépasser environ un tiers de la section disponible dans la gaine. On la rencontre souvent sous la forme n x s = 1/3 S, où n représente le nombre de fils, s la surface occupée par un fil avec son isolant, et S la section de la gaine.

Pour bien appliquer ce calcul, il faut distinguer la section électrique indiquée sur le fil, par exemple 1,5 mm² ou 2,5 mm², et la place réellement prise dans la gaine, isolant compris. À titre de repère, un fil de 1,5 mm² occupe environ 8,55 mm² avec son isolant, un fil de 2,5 mm² environ 11,9 mm², et un fil de 6 mm² environ 22,9 mm².

Pourquoi une gaine “juste assez grande” devient vite un problème

Sur un trajet court et rectiligne, une gaine proche de la limite peut sembler acceptable. Mais dès qu’il y a un coude, une remontée dans une cloison, une traversée de dalle ou un passage en faux-plafond, la situation change. La friction augmente vite. Une marge trop faible transforme alors un calcul théorique correct en tirage pénible.

Dans la pratique, un diamètre un peu plus large fait souvent gagner du temps. Il limite l’effort à fournir, réduit le risque d’abîmer les isolants et laisse un peu de souplesse si le circuit doit évoluer. Le calcul géométrique de la section d’une gaine repose sur S = Pi x R², ou S = (Pi x D²) / 4, avec Pi = 3.14159. Les installateurs s’appuient surtout sur des diamètres normalisés et sur des tableaux de correspondance, car le diamètre utile varie selon le type de gaine et le fabricant.

Repères de diamètre selon les fils les plus courants

Les diamètres de gaines les plus fréquents en logement sont 16, 20, 25 et 32 mm. On trouve aussi des gaines de 40, 50 et 63 mm pour des passages plus importants, des liaisons spécifiques ou des réseaux techniques. Le bon diamètre dépend du nombre de fils, mais aussi de la longueur du passage et du nombre de coudes. Plus le trajet est complexe, plus il faut conserver de la marge.

Section du fil	Surface occupée avec isolant	Usages courants
1,5 mm²	8,55 mm²	Éclairage, commandes, petits circuits selon conception
2,5 mm²	11,9 mm²	Prises de courant, circuits spécialisés selon besoin
6 mm²	22,9 mm²	Alimentation plus puissante, certains équipements dédiés
10 mm²	36,3 mm²	Liaisons de puissance selon installation
16 mm²	50,3 mm²	Arrivées ou liaisons principales selon configuration
20 mm²	75,4 mm²	Cas spécifiques nécessitant une forte capacité

Un circuit d’éclairage classique avec 3 fils de 1,5 mm² représente environ 26,65 mm² occupés. Un circuit de prises avec 3 fils de 2,5 mm² représente 35,7 mm². Ces valeurs ne donnent pas, à elles seules, le diamètre final, mais elles permettent de vérifier si la gaine reste compatible avec la règle du tiers.

Configuration à passer	Surface totale des fils	Diamètre souvent envisagé	Conseil de pose
3 fils de 1,5 mm²	26,65 mm²	16 ou 20 mm	Préférer 20 mm si le trajet comporte plusieurs coudes
3 fils de 2,5 mm²	35,7 mm²	20 mm	Bon compromis pour un circuit prise courant
Plusieurs circuits dans un même cheminement	Variable	25 ou 32 mm	Séparer les circuits si nécessaire et garder de la marge
Conducteurs de forte section	À calculer	32 mm et plus	Vérifier le diamètre utile et limiter les coudes serrés

Ces repères sont pratiques, mais ils ne remplacent pas la vérification du type de gaine, du diamètre intérieur réel et des prescriptions applicables au circuit concerné. Dès que le passage est long ou difficile, choisir le diamètre supérieur est souvent plus rationnel que de forcer dans une gaine sous-dimensionnée.

ICTA, TPC, IRL, MRL : le diamètre dépend aussi du type de gaine

Le diamètre ne se choisit jamais sans tenir compte de la gaine elle-même. Une installation intérieure encastrée, un réseau enterré et une pose apparente dans un garage n’imposent pas les mêmes contraintes mécaniques ni les mêmes matériaux. Le contexte de pose compte autant que la section des conducteurs.

Gaine ICTA et ICTL pour l’intérieur

La gaine ICTA, pour Isolant Cintrable Transversalement élastique Annelé, est la plus courante en installation intérieure. Elle est souple, annelée, ignifugée et adaptée aux passages encastrés, apparents ou noyés dans le béton lorsque les conditions de pose le permettent. Les diamètres usuels vont notamment de 16 à 63 mm.

La gaine ICTL reprend une logique proche, avec une version lisse. Les gaines ICA et ICL existent aussi, mais elles offrent une résistance moindre que l’ICTA car elles ne sont pas transversalement élastiques. Pour une installation domestique classique, l’ICTA reste donc un choix fréquent.

TPC pour l’extérieur et les réseaux enterrés

La gaine TPC, ou Tube de Protection des Câbles, est dédiée aux canalisations enterrées et aux usages extérieurs. Elle est non inflammable et pensée pour protéger les câbles dans un environnement plus exposé. Ses diamètres sont plus importants, souvent de 40 à 160 mm, avec des couronnes de 25, 50 ou 100 m selon les besoins du chantier.

Elle ne sert pas à remplacer une petite gaine intérieure, car son rôle est différent. On l’utilise pour traverser un jardin, relier un local, préparer une alimentation extérieure ou protéger un réseau dans une tranchée, en respectant les règles de profondeur, de signalisation et de séparation propres à ce type de pose.

IRL, MRL, CSA et CTL pour les cas particuliers

La gaine IRL, ou Isolant Rigide Lisse, est un tube PVC semi-rigide adapté aux installations apparentes, par exemple dans un garage, un atelier ou une annexe. Les tubes IRL sont souvent proposés en longueurs de 2 à 3 m et se raccordent avec des accessoires adaptés.

La gaine MRL, métallique rigide lisse, est utilisée lorsque la protection mécanique doit être élevée. En acier électrozingué ou inox, elle résiste mieux aux chocs et à la corrosion. Les gaines CSA et CTL, composites souples annelées ou lisses, concernent davantage les installations industrielles, les parois mobiles ou les chemins avec nombreux coudes, avec des propriétés de résistance aux flammes et d’étanchéité.

Gaine nue, avec tire-fil, préfilée ou fendue : choisir selon le chantier

Une fois le diamètre défini, il faut choisir la catégorie fonctionnelle de la gaine. Une gaine nue convient si l’on dispose du matériel de tirage et si l’on souhaite une liberté totale dans le choix des conducteurs. Une gaine avec tire-fil intégré facilite le passage des fils, surtout dans les cloisons ou les plafonds.

La gaine préfilée fait gagner du temps. Elle contient généralement 2 à 5 conducteurs prédéfinis. Elle est intéressante pour des circuits répétitifs, comme certains éclairages ou prises, car elle évite l’étape de tirage. En contrepartie, elle réduit la personnalisation : section, couleur, nombre de conducteurs et longueur doivent correspondre précisément au besoin.

La gaine fendue sert surtout à protéger ou regrouper des câbles déjà en place. Elle est pratique en rénovation légère, mais elle ne remplace pas toujours une gaine de cheminement classique lorsque l’installation doit rester conforme, durable et bien protégée.

Type de gaine	Avantage principal	Limite à connaître
Nue	Liberté de composition	Tirage plus long sans accessoire
Avec tire-fil	Passage des conducteurs facilité	Demande une pose soignée pour ne pas bloquer
Préfilée	Gain de temps à la pose	Moins flexible si le circuit change
Fendue	Protection d’un câble déjà posé	Usage à valider selon le contexte d’installation

Les erreurs de dimensionnement qui compliquent la pose

La première erreur consiste à raisonner uniquement en diamètre nominal. Deux gaines de même diamètre affiché peuvent ne pas offrir exactement la même facilité de tirage selon leur structure, leur souplesse et leur diamètre utile. Il faut aussi intégrer la longueur du parcours, car plus il est long, plus la friction augmente.

La deuxième erreur est de mélanger courant fort et courant faible dans une même gaine. Les circuits d’alimentation électrique et les réseaux de communication, d’alarme, de télévision ou de données doivent être séparés. Cette séparation limite les perturbations et participe à la conformité de l’installation.

La troisième erreur est d’oublier les accessoires. Une aiguille d’électricien en nylon, un gel lubrifiant adapté, des manchons, des fixations, un stop gaine ou un bouchon peuvent éviter bien des blocages. Le bouchon, par exemple, limite l’intrusion de poussière ou de corps étrangers avant le tirage des fils.

Enfin, il vaut mieux anticiper une évolution raisonnable de l’installation. Sans surdimensionner systématiquement, passer d’une gaine de 16 mm à 20 mm, ou de 20 mm à 25 mm dans un trajet complexe, peut simplifier une modification future. Le bon diamètre est donc celui qui respecte la règle du tiers, correspond au type de pose et laisse assez de marge pour tirer proprement, sans forcer.
