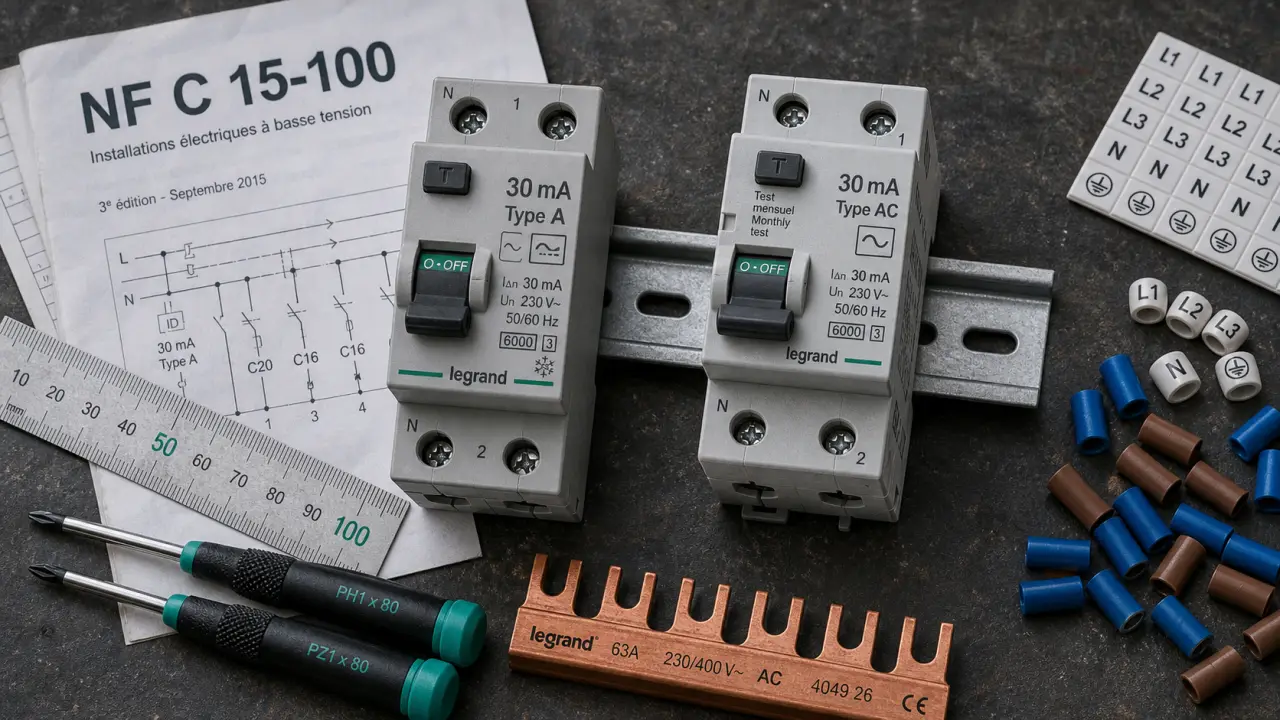

Type A ou type AC : le choix se joue sur les courants de défaut, pas sur le prix
Choisir entre un différentiel type A ou type AC revient à répondre à une question simple : quels défauts électriques votre circuit peut-il produire ? Le type AC couvre les usages courants, tandis que le type A détecte aussi des courants continus pulsés que certains appareils modernes génèrent. Dans un tableau électrique domestique, ce choix influence la sécurité des personnes, la conformité à la norme NF C 15-100 et la répartition des circuits.
Le rôle réel d’un interrupteur différentiel dans le tableau
Un interrupteur différentiel surveille en permanence le courant qui entre dans un circuit et celui qui en ressort. S’il détecte une différence supérieure à 30 mA, il coupe l’alimentation. Cette différence signale une fuite de courant possible, par exemple vers la terre ou à travers le corps d’une personne. Sa mission première est la protection des personnes contre les risques d’électrisation ou d’électrocution.
Il ne faut pas le confondre avec le disjoncteur divisionnaire placé après lui. Le disjoncteur protège le circuit contre les surcharges et les courts-circuits, tandis que l’interrupteur différentiel réagit à un courant de fuite. Les deux appareils se complètent et ne se remplacent pas. Un disjoncteur différentiel réunit ces deux protections dans un seul module, mais il n’est pas systématiquement utilisé dans les tableaux domestiques courants.
Pourquoi la sensibilité 30 mA est si importante
La sensibilité de 30 mA est la valeur de référence en logement pour la protection différentielle des personnes. Elle permet de couper très rapidement en cas de défaut d’isolement. Un seuil de danger de 50 mA est souvent évoqué pour le corps humain, donc l’objectif est d’intervenir avant d’atteindre une zone à risque. C’est pour cette raison que la norme NF C 15-100 encadre fortement la présence et la répartition des interrupteurs différentiels dans une installation.

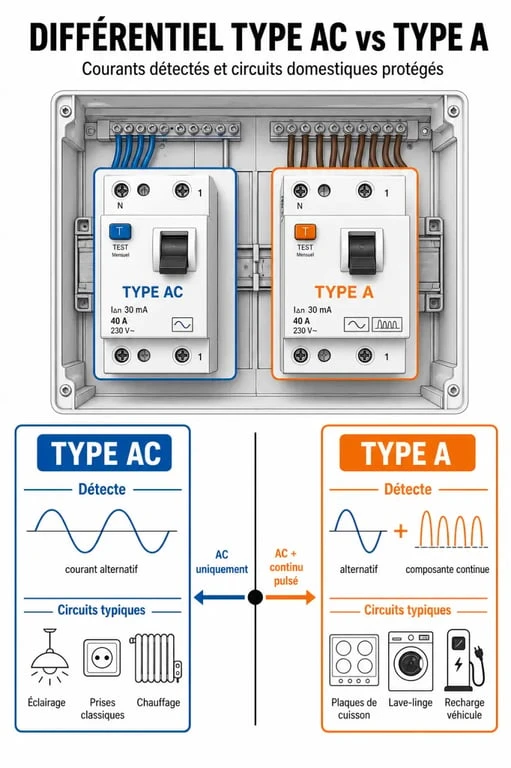

Type A et type AC : la différence tient au courant détecté
La différence entre un différentiel type A et un type AC ne se limite pas à une question de gamme ou de prix. Elle concerne la nature des courants de défaut que l’appareil sait reconnaître. Le type AC détecte les défauts à composante alternative. Le type A détecte ces mêmes défauts alternatifs, mais aussi les courants continus pulsés, que certains équipements électroniques peuvent générer.
| Critère | Différentiel type AC | Différentiel type A |
|---|---|---|
| Courants détectés | Courants alternatifs | Courants alternatifs et courants continus pulsés |
| Usage typique | Éclairage, prises classiques, circuits résistifs simples | Plaques de cuisson, lave-linge, borne de recharge, appareils avec électronique de puissance |
| Niveau de couverture | Standard | Plus large que le type AC |
| Limite principale | Ne détecte pas certains défauts avec composante continue pulsée | Coût généralement plus élevé |
Le courant continu pulsé, expliqué simplement
Dans une installation domestique, le courant distribué est alternatif. Pourtant, de nombreux appareils transforment ce courant pour alimenter des cartes électroniques, des moteurs pilotés ou des variateurs. Cette transformation peut créer des défauts qui ne ressemblent plus à un simple défaut alternatif sinusoïdal. Le type A est conçu pour prendre en compte cette réalité, notamment lorsque l’appareil contient une alimentation à découpage, un variateur de puissance ou une électronique de commande.
Peut-on remplacer un type AC par un type A ?
Oui, dans la pratique, un type A peut remplacer un type AC puisqu’il couvre au moins les mêmes défauts alternatifs, avec une détection élargie aux courants continus pulsés. L’inverse n’est pas vrai pour les circuits qui exigent ou justifient un type A. Le frein principal est économique : un type A peut présenter un surcoût de 30 à 50% par rapport à un type AC. À titre indicatif, un type AC 40A 30mA se situe souvent autour de 25 à 35 euros, contre 35 à 50 euros pour un type A 40A 30mA.
Les circuits à placer sous type A selon l’usage
La norme NF C 15-100 sert de cadre de décision pour répartir les circuits dans le tableau. Certains équipements doivent être protégés par un interrupteur différentiel type A, car ils peuvent produire des défauts avec composante continue pulsée. C’est le cas des plaques de cuisson, du lave-linge et de la borne de recharge pour véhicule électrique. Le lave-vaisselle est aussi souvent cité dans les recommandations pratiques selon les configurations, en raison de la présence d’électronique embarquée.
- Plaques de cuisson : circuit spécialisé, puissance élevée, électronique de commande fréquente.
- Lave-linge : moteur, gestion électronique et risque de défaut particulier en milieu humide.
- Borne de recharge : équipement spécifique, à traiter avec une attention renforcée.
- Lave-vaisselle : appareil à surveiller selon la conception du tableau et les recommandations du fabricant.
Les circuits d’éclairage, les prises de courant classiques ou les circuits résistifs simples peuvent généralement être protégés par un type AC, sous réserve de respecter la répartition globale du tableau. L’erreur fréquente consiste à raisonner uniquement par “pièce” : cuisine, buanderie, garage. Il vaut mieux raisonner par nature d’appareil et par type de défaut possible.
Une logique de sécurité, pas seulement de conformité
La conformité est indispensable, mais elle ne doit pas masquer le raisonnement technique. Un appareil moderne n’est pas seulement un récepteur électrique, il peut redresser, hacher, filtrer et piloter le courant. Si le différentiel placé en amont n’est pas adapté, certains défauts sont moins bien détectés. C’est précisément ce que le choix entre type A et type AC cherche à éviter.
Calibre, nombre de circuits et organisation : les critères qui évitent les erreurs
Une fois le type choisi, il reste à sélectionner le bon calibre. Les calibres courants sont 25 A, 40 A et 63 A. Le calibre ne correspond pas à la sensibilité différentielle : il indique l’intensité maximale que l’interrupteur peut supporter en fonctionnement normal. Pour une installation domestique, les calibres 40 A et 63 A sont les plus souvent rencontrés, le 63 A offrant davantage de marge selon la puissance cumulée des circuits protégés.
Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite aide à conserver un tableau lisible et à éviter qu’une seule coupure ne mette hors service une trop grande partie du logement. Certaines recommandations vont plus loin avec 4 départs maximum par différentiel pour améliorer le confort d’exploitation, mais la règle des 8 circuits reste un repère important à connaître.
Visualiser le tableau comme un système de répartition
Un tableau électrique fonctionne comme un système de répartition : si tout passe par un seul point, la moindre faiblesse bloque l’ensemble. Avec les circuits, c’est comparable. Trop charger un seul différentiel revient à concentrer le risque de coupure et à rendre le diagnostic plus pénible. En répartissant intelligemment les lignes entre type A et type AC, on équilibre les contraintes, on isole mieux les pannes et l’on garde une installation plus exploitable au quotidien.
Combien de différentiels prévoir dans un logement ?
La norme NF C 15-100 impose au minimum 2 interrupteurs différentiels par logement. Pour un logement de moins de 35 m², ce minimum de 2 différentiels s’applique déjà. Pour un logement de plus de 100 m², il faut prévoir au moins 3 différentiels. Ces valeurs ne dispensent pas de vérifier la composition réelle du tableau : un petit logement très équipé peut nécessiter une organisation plus soignée qu’une surface plus grande mais peu chargée.
Installation dans le tableau : où placer le type A et le type AC ?
L’interrupteur différentiel se place dans le tableau électrique, en tête de rangée, avant les disjoncteurs divisionnaires qu’il protège. Il alimente ensuite les circuits par l’intermédiaire de peignes de raccordement ou de conducteurs adaptés. Sur un rail DIN, on retrouve donc généralement une logique simple : différentiel en amont, disjoncteurs en aval, puis départs vers les circuits du logement.
Le type A doit être positionné de manière à protéger les circuits qui lui sont réservés ou recommandés : plaques de cuisson, lave-linge, borne de recharge, et éventuellement d’autres équipements sensibles selon le projet. Les types AC peuvent couvrir les circuits plus classiques, comme l’éclairage ou certaines prises. Une bonne organisation facilite aussi le repérage : en cas de déclenchement, il devient plus simple d’identifier si le défaut vient d’un appareil spécialisé ou d’un circuit ordinaire.
Les erreurs à éviter avant achat ou remplacement
La première erreur consiste à acheter uniquement selon le prix, sans regarder le type. La deuxième est de confondre 30 mA et calibre : un différentiel 30 mA peut être en 40 A ou en 63 A, ce ne sont pas les mêmes informations. La troisième est d’ajouter trop de circuits sous un même appareil. Enfin, il ne faut jamais remplacer un type A requis par un type AC, même si le module semble physiquement compatible dans le tableau.
En cas de rénovation, de doute sur la NF C 15-100 ou de tableau ancien, l’avis d’un électricien reste préférable. Le bon choix ne consiste pas à mettre du type A partout sans réfléchir, mais à associer chaque circuit à la protection adaptée, avec une marge correcte, un repérage clair et une répartition cohérente.
